Apa yang Ditunjukkan Terminal UVW pada Generator?

Apa yang dilakukan Terminal UVW pada Generator Menunjukkan?

Terminal UVW pada Generator

Mewakili terminal belitan AC tiga fase, biasanya digunakan untuk koneksi Bintang (Y) atau Delta (Δ). Metode koneksi spesifik harus dipilih berdasarkan daya dan kebutuhan motor, dengan memperhatikan urutan fase dan keamanan isolasi.

Prinsip Pengkabelan

Definisi UVW: U, V, dan W adalah pengenal untuk terminal belitan tiga fase, yang sesuai dengan tiga fase (L1, L2, L3) catu daya.

Metode Koneksi

Koneksi Bintang (Y): Hubungkan ketiga ujung ekor U2, V2, W2 untuk membentuk titik netral, dan hubungkan kabel hidup dari catu daya ke U1, V1, W1 secara berurutan. Ini cocok untuk beban ringan atau skenario dengan arus awal rendah.

Koneksi Delta (Δ): Hubungkan terminal secara seri (U1 ke W2, V1 ke U2, W1 ke V2), dan hubungkan kabel bertegangan dari catu daya ke titik-titik sambungan ini. Metode ini cocok untuk beban berat atau skenario yang membutuhkan torsi tinggi.

Langkah-Langkah Pengkabelan

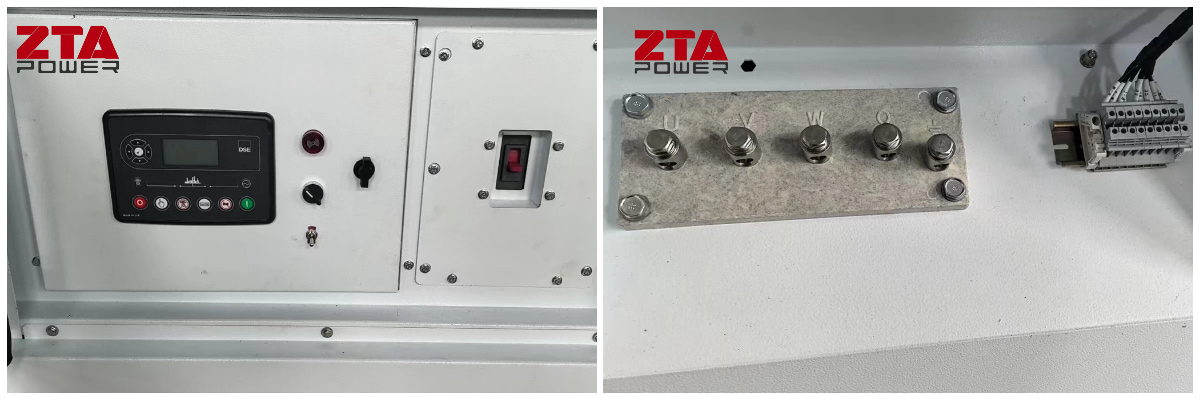

Identifikasi Terminal: Kotak terminal berisi U1, V1, W1 (titik awal) dan U2, V2, W2 (titik akhir). Konfirmasikan urutan identifikasi.

Pilih Metode Koneksi:

Untuk Bintang: Hubungkan U2, V2, W2 bersama-sama; hubungkan kabel hidup ke U1, V1, W1.

Untuk Delta: Hubungkan U1 ke W2, V1 ke U2, dan W1 ke V2; hubungkan kabel hidup ke titik sambungan ini.

Pengoperasian Aman: Lakukan semua pekerjaan setelah memutus aliran listrik. Gunakan alat yang terisolasi dan pastikan semua sekrup terpasang dengan kencang.

Tindakan pencegahan

Pencocokan Urutan Fase: Urutan fase catu daya harus sesuai dengan indikasi pada pelat nama motor untuk mencegah pembalikan atau kerusakan.

Keamanan Isolasi: Periksa isolasi kabel dan terminal sebelum pengoperasian untuk mencegah korsleting atau sengatan listrik.

Sambungan Aman: Pastikan semua titik sambungan kuat dan andal untuk menghindari panas berlebih lokal yang disebabkan oleh kontak yang longgar.

Kepatuhan terhadap Spesifikasi: Ikuti secara ketat diagram pengkabelan dan instruksi yang diberikan oleh produsen generator .

Adaptasi Daya: Motor berdaya tinggi (misalnya, di atas 7,5 kW) biasanya dikonfigurasi dalam koneksi Delta secara default.

Pengujian Resistensi: Resistansi antar lilitan harus diukur sebelum pemasangan kabel untuk memastikan tidak ada hubungan pendek atau rangkaian terbuka.
