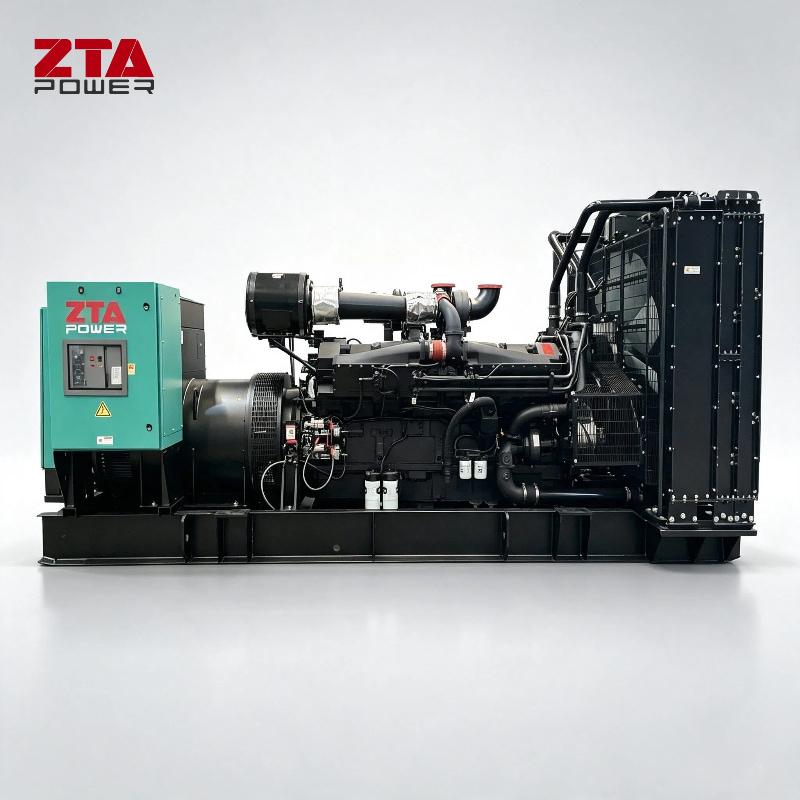

Generator Diesel Cummins 1000KW 1250kVA KTA50-G3

Operasi Pada Suhu dan Ketinggian Tinggi:

Mesin dapat dioperasikan pada:

1800RPM hingga 5.000 kaki (1.500 m) dan 104°F (40℃) tanpa penurunan daya.

1500RPM hingga 5.000 kaki (1.500 m) dan 104°F (40℃) tanpa penurunan daya.

Untuk operasi berkelanjutan di atas kondisi ini, turunkan peringkat sebesar 4% per 1.000 kaki (300 m), dan 1% per 10°F (2% per 11℃).

Panel Kontrol Lanjutan

Panel Kontrol Power Command 3.3 (Opsional)

Lembar Spesifikasi

Sistem kontrol Power Command® adalah sistem pemantauan, pengukuran, dan kontrol genset berbasis mikroprosesor yang dirancang untuk memenuhi kebutuhan genset bertenaga mesin masa kini. Integrasi semua fungsi kontrol ke dalam satu sistem kontrol memberikan keandalan dan kinerja yang lebih baik dibandingkan dengan sistem kontrol genset konvensional. Sistem kontrol ini telah dirancang dan diuji untuk memenuhi kebutuhan lingkungan yang keras di mana genset umumnya digunakan.

Keterangan

Kontrol genset PowerCommand cocok untuk digunakan pada berbagai macam genset diesel dan gas alam lean burn dalam aplikasi paralel. Kontrol PowerCommand kompatibel dengan tipe eksitasi shunt atau PMG. Cocok digunakan dengan generator yang dapat disambungkan kembali maupun yang tidak dapat disambungkan kembali, dan dapat dikonfigurasi untuk frekuensi, tegangan, dan koneksi daya apa pun, mulai dari 120-600 VAC line-to-line, 601-45.000 VAC dengan PT eksternal. Daya untuk sistem kontrol ini berasal dari genset. Baterai starter. Kontrol beroperasi pada rentang tegangan 8 VDC hingga 30 VDC.

Fitur :

• Pengoperasian baterai 12 dan 24 VDC.

• Regulasi tegangan digital - Regulator tipe FET gelombang penuh tiga fase yang kompatibel dengan sistem shunt atau PMG. Penginderaannya tiga fase.

• Komunikasi mesin otoritas penuh (jika berlaku)

- Menyediakan komunikasi dan kontrol dengan Modul Kontrol Mesin (ECM).

• Perlindungan AmpSentry™ - untuk perlindungan arus lebih alternator yang sebenarnya.

• Pemantauan genset - Memantau status semua fungsi penting mesin dan alternator.

• Pengukuran genset digital (AC dan DC).

• Sistem pemantauan baterai genset untuk mendeteksi dan memperingatkan kondisi baterai yang lemah.

• Dapat dikonfigurasi untuk pengukuran AC satu atau tiga fase.

• Pengaktifan mesin - Termasuk penggerak relai untuk starter, pemutus bahan bakar (FSO), daya penyalaan busi pijar/percikan api, dan sakelar aplikasi B+.

• Perlindungan genset – Melindungi mesin dan alternator.

• Jam waktu nyata untuk penandaan waktu kesalahan dan kejadian.

• Jam latihan dan waktu mulai/berhenti mengawali pengujian dengan atau tanpa beban, atau sesi Beban Dasar atau Puncak Pencukuran.

• Kontrol Transfer Daya Digital (AMF) menyediakan operasi transfer beban dalam mode transisi terbuka, transisi tertutup, atau transfer lunak (ramping).

• Paralel yang Diperluas (Peak Shave/Beban Dasar) mengatur keluaran daya riil dan reaktif genset saat diparalelkan ke utilitas. Daya dapat diatur di titik pemantauan bus genset maupun utilitas.

• Sinkronisasi frekuensi digital dan pencocokan tegangan.

• Pembagian Beban Isokronis

• Kontrol Droop KW dan KVAR

• Pemeriksaan Sinkronisasi – Fungsi pemeriksaan sinkronisasi memiliki penyesuaian untuk jendela sudut fase, jendela tegangan, jendela frekuensi, dan penundaan waktu.

• Pengukuran dan perlindungan Bus Utilitas/AC

• Kemudahan servis tingkat lanjut – menggunakan InPower™, alat servis perangkat lunak berbasis PC.

• Perlindungan lingkungan – Sistem kontrol dirancang untuk pengoperasian yang andal di lingkungan yang keras.

Papan kontrol utama merupakan modul yang terbungkus sepenuhnya dan terlindungi dari unsur-unsur alam.

• Antarmuka ModBus untuk interkoneksi ke peralatan pelanggan.

• Input dan output yang dapat dikonfigurasi – Empat input diskrit dan empat output relai kontak kering.

• Garansi dan layanan – Didukung oleh garansi komprehensif dan jaringan layanan distributor di seluruh dunia.

• Sertifikasi – Cocok digunakan pada genset yang dirancang, diproduksi, diuji, dan disertifikasi sesuai standar UL, NFPA, ISO, IEC, Mil Std., dan CE yang relevan.

Fungsi kontrol dasar

Kemampuan HMI

Opsi – Opsi HMI lokal dan jarak jauh

Penyesuaian operator – HMI mencakup ketentuan untuk

banyak fungsi pengaturan dan penyesuaian.

Data perangkat keras genset – Akses ke kontrol dan

nomor bagian perangkat lunak, peringkat genset dalam KVA dan genset

nomor model disediakan dari HMI atau InPower.

Log data – Termasuk waktu pengoperasian mesin, waktu pengoperasian pengontrol,

Jumlah percobaan penyalaan, total kilowatt jam, dan profil beban. (Data log kontrol menunjukkan jam operasi pada persentase beban kW terukur, dengan kelipatan 5%. Data ditampilkan pada panel operasi berdasarkan total jam operasi generator.)

Riwayat kesalahan – Menyediakan catatan kondisi kesalahan terbaru dengan stempel tanggal dan waktu kontrol. Hingga 32 kejadian disimpan dalam memori non-volatil kontrol.

Data alternator

- Tegangan (satu atau tiga fase line-to-line dan line-tone-netral)

- Arus (satu atau tiga fasa)

- kW, KVAR, faktor daya, KVA (tiga fasa dan total)

- Frekuensi

Spesifikasi Kontainer Senyap 40ft HQ

Pasokan Dokumen

Dokumen-dokumen berikut harus tersedia secara individual atau harus ditunjukkan dalam manual layanan dan pemeliharaan

Spesifikasi Pemutus Sirkuit
