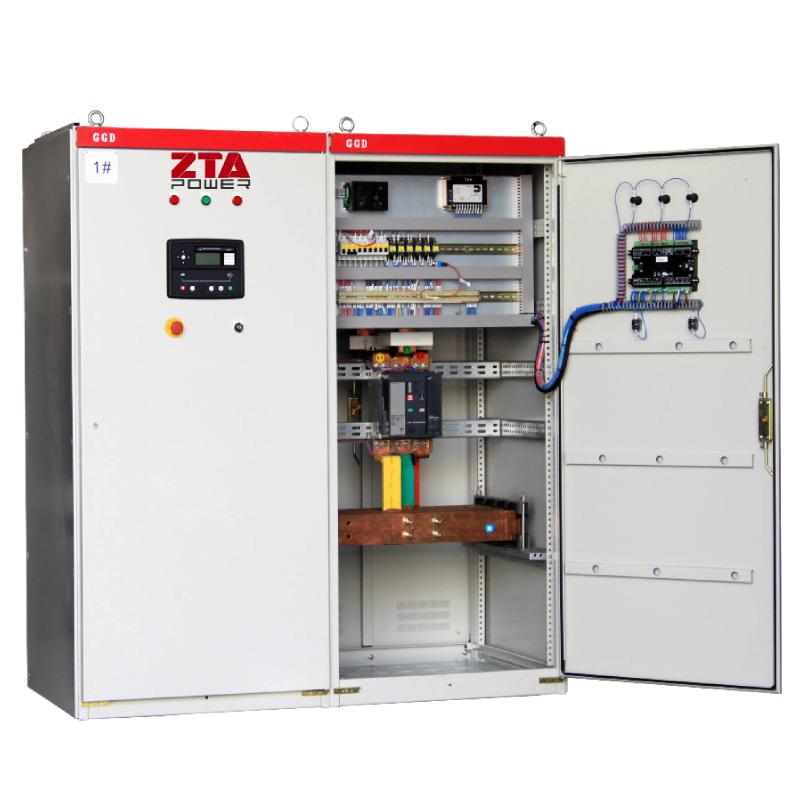

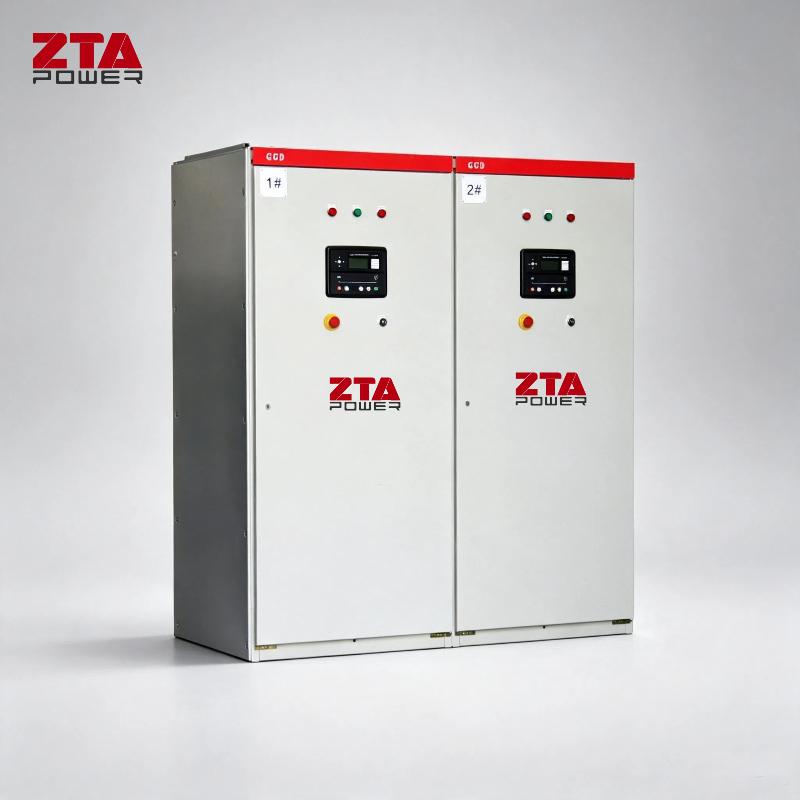

Panel Sinkronisasi Kontroler Deepsea 8610 UK Pada Set Generator

Panel Sinkronisasi Kontroler Deepsea 8610 UK Pada Set Generator

UK Deepsea 8610 Diproduksi di Inggris sesuai standar industri, pengontrol berbasis mikroprosesor ini memastikan pembagian beban yang tepat dan sinkronisasi frekuensi untuk aplikasi daya yang sangat penting.

Seri DSE8610 dirancang untuk menyediakan berbagai tingkat fungsionalitas di seluruh platform umum. Hal ini memungkinkan OEM generator memiliki fleksibilitas lebih besar dalam memilih pengontrol yang akan digunakan untuk aplikasi tertentu.

Modul seri DSE8610 telah dirancang untuk memungkinkan operator menyalakan dan mematikan generator, dan jika diperlukan, mentransfer beban ke generator baik secara manual (melalui tombol tekan yang terpasang pada fasia) atau otomatis.

Fitur Sinkronisasi dan Pembagian Beban disertakan dalam pengontrol, bersama dengan perlindungan yang diperlukan untuk sistem tersebut.

Pengguna juga memiliki fasilitas untuk melihat parameter operasi sistem melalui layar LCD.

SPESIFIKASI

Pasokan DC

PERINGKAT TEGANGAN KONTINU

8 V hingga 35 V terus menerus

MENGEJUTKAN PUTUS ASA

Mampu bertahan 0 V selama 50 mS, menyediakan

pasokan setidaknya 10 V sebelum putus dan

pasokan pulih ke 5 V. Ini tercapai

tanpa perlu baterai internal

ARUS OPERASIONAL MAKSIMUM

460 mA pada 12 V, 245 mA pada 24 V

ARUS SIAGA MAKSIMUM

375 mA pada 12 V, 200 mA pada 24 V

GAGALNYA PENGISIAN DAYA/RENTANG EKSITASI

0V hingga 35V

HASIL

KELUARAN A (BAHAN BAKAR)

15 A DC pada tegangan suplai

KELUARAN B (CRANK)

15 A DC pada tegangan suplai

HASIL C & D

8 A AC pada 250 V AC (Volt bebas)

OUTPUT TAMBAHAN E,F,G

2 A DC pada tegangan suplai

GENERATOR DAN BIS

JARAK TEGANGAN

15 V hingga 333 V AC (LN)

JANGKAUAN FREKUENSI

3,5Hz hingga 75Hz

PENGAMBILAN MAGNETIK

JARAK TEGANGAN

+/- 0,5V hingga 70V

JANGKAUAN FREKUENSI

10.000 Hz (maks)

KONTROL PENGUASA YANG TERPASANG

IMPEDANSI BEBAN MINIMUM

1000Ω

Terisolasi sepenuhnya

PENGUATAN TEGANGAN

0V hingga 10V DC

Terisolasi sepenuhnya

TEGANGAN OFFSET

Tegangan +/- 10 VDC

Terisolasi sepenuhnya

KONTROL AVR TERPASANG

IMPEDANSI BEBAN MINIMUM

1000Ω

Terisolasi sepenuhnya

PENGUATAN TEGANGAN

0V hingga 10V DC

Terisolasi sepenuhnya

TEGANGAN OFFSET

Tegangan +/- 10 VDC

Terisolasi sepenuhnya

UKURAN

KESELURUHAN

Ukuran 240mm x 172mm x 57mm

9,4” x 6,8” x 2,2”

POTONGAN PANEL

Ukuran 220x160mm

8,7” x 6,3”

FITUR UTAMA

• Pembagian beban yang komprehensifkemampuan

• Input yang dapat dikonfigurasi (11)

• Output yang dapat dikonfigurasi (8)

• Pengukuran tegangan

• Gubernur dan AVR terintegrasikontrol

• alarm kelebihan beban kW

• Listrik yang komprehensifperlindungan

• Pengambilan magnetik

• Kemampuan mesin elektronik

• Jarak jauh RS232 & RS485

komunikasi

• Modul RTU

• Fungsionalitas PLC

• Pengatur waktu latihan multi acara

• Tampilan teks LCD 4 baris dengan lampu latar

• Beberapa bahasa tampilan

• Mulai otomatis/Mulai manual

• Alarm suara

• Indikator LED tetap dan fleksibel

• Log peristiwa (250)

• Perlindungan mesin

• Pemberitahuan kondisi kesalahan ke PC yang ditunjuk

• Pemasangan panel depan

• Panel depan terlindungi

pemrograman

• Konfigurasi PC

• Alarm dan timer yang dapat dikonfigurasi

• Mulai dan berhenti dapat dikonfigurasipengatur waktu

• Pesan peringatan SMS

• Pemantauan jarak jauh

• Kompatibel dengan Seri DSE8700

MANFAAT UTAMA

• RS232 & RS485 dapat digunakanpada saat yang sama

• Koneksi DSENet untuk perluasan sistem

• Fungsionalitas PLC

• Penginderaan tegangan otomatis

• Dukungan beban dummy lima langkah

• Dukungan pemutusan beban lima langkah

• Jumlah input yang tinggi dan keluaran

• Dukungan bahasa di seluruh dunia

• Perangkat lunak PC Konfigurasi Suite

• Koneksi USB langsung ke PC

• Pemantauan Ethernet

• Tuan rumah USB

• Pencatatan data & tren

PERANGKAT EKSPANSI

• Ekspansi LED DSE2548 Modul

• Ekspansi Input DSE2130 Modul

• Ekspansi Keluaran DSE2157 Modul

• Ekstender DSE124 CAN/MSC
