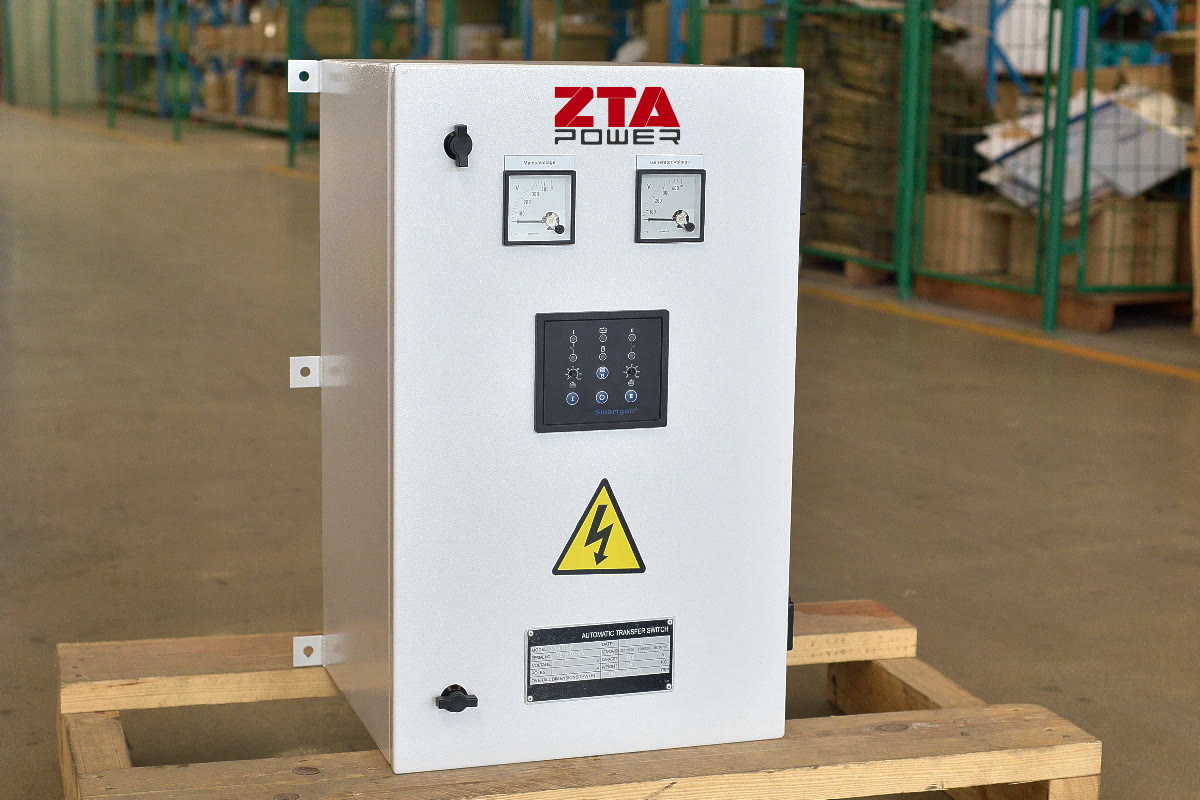

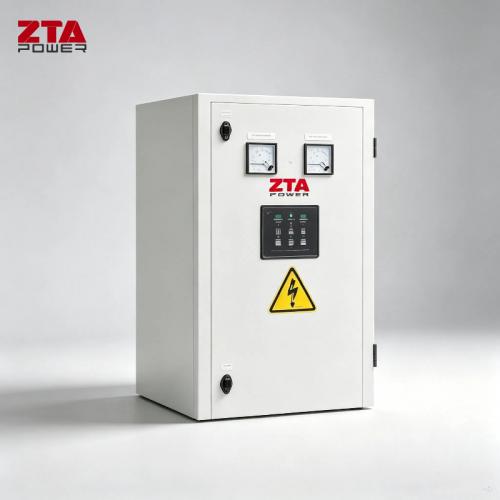

ATS (Automatic Transfer Switch) Antara Daya Utama dan Genset

ATS (Automatic Transfer Switch) Antara Daya Utama dan Genset

Saklar transfer otomatis seri ATS menggunakan modul saklar berkualitas tinggi dan andal yang dirancang untuk pasokan daya darurat. Saklar ini dapat mentransfer beban antara listrik utama dan listrik utama atau antara listrik utama dan generator dalam hitungan detik. Saklar ini dapat secara otomatis mendeteksi tegangan dan frekuensi daya listrik utama atau daya generator secara tepat waktu. Jika pasokan listrik utama terputus, genset akan secara otomatis dinyalakan untuk memasok daya ke beban agar pasokan daya tetap terjaga. Setelah listrik utama kembali, genset akan secara otomatis berhenti, dan beban akan disuplai oleh listrik utama.

Teknologi dan kinerja ATS sesuai dengan standar IEC60947-6-1, GB14048.11-2002.

Parameter Teknis

Fitur:

• Pilihan manual atau otomatis.
• Penguncian mekanis dan elektrik memastikan transfer yang aman.
• Lampu indikator status untuk pengoperasian yang mudah.
• Kelas isolasi III.
• Lubang masuk kabel ditempatkan di bagian bawah kotak panel agar mudah dipasang.
• Bongkar panel di keempat sisinya untuk memudahkan perawatan.
• Bahan pelat baja dingin dan cat bubuk.
• Angkat bagian pengait di bagian atas panel agar mudah dilepas.

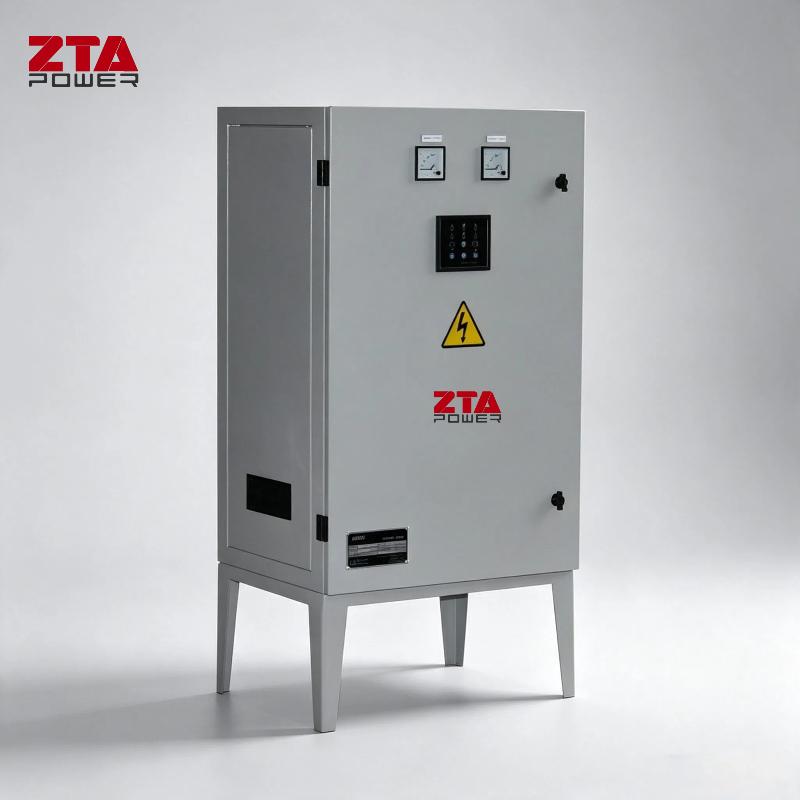

• Tipe dinding atau tipe berdiri, bisa dipilih.

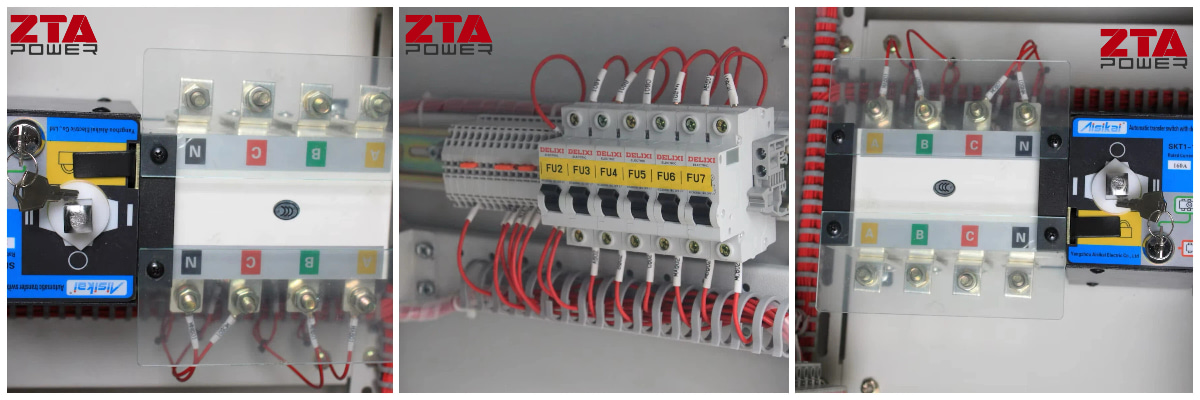

Lingkup pasokan:

1. Satu modul sakelar pengubah.

2. Dua tegangan untuk listrik utama dan generator.

3. Satu sakelar manual/otomatis.

4. Tiga lampu indikator yang menunjukkan kondisi kerja listrik utama.

5. Tiga lampu indikator yang menunjukkan kondisi kerja generator.

6. Empat sekering.

Pertanyaan yang Sering Diajukan (FAQ):

Q1: Apa itu Automatic Transfer Switch (ATS), dan apa fungsinya?
A: Sakelar Transfer Otomatis (Automatic Transfer Switch/ATS) adalah komponen penting dalam sistem daya siaga. ATS terus memantau pasokan daya utama (listrik). Ketika mendeteksi pemadaman listrik atau penurunan tegangan yang signifikan, ATS secara otomatis mengalihkan beban listrik ke generator cadangan. Setelah daya listrik utama pulih, ATS mengembalikan beban dan memberi sinyal kepada generator untuk mati, sehingga memastikan pasokan daya yang lancar dan andal.

Q2: Mengapa penguncian pengaman penting dalam ATS, dan bagaimana cara mencapainya?
A: Penguncian pengaman sangat penting untuk mencegah skenario bencana di mana daya listrik dari jaringan umum dan daya generator terhubung secara bersamaan (disebut "paralel"). Unit ATS kami memiliki penguncian ganda:

Pengunci Mekanis: Sebuah mekanisme fisik membuat mustahil bagi kedua kontaktor sumber daya untuk tertutup secara bersamaan.

Pengunci Elektrik: Logika kontrol menggunakan sinyal listrik untuk lebih memastikan hanya satu sumber yang dapat diaktifkan.
Sistem ganda ini menjamin transfer "putus sebelum sambung", melindungi baik personel maupun peralatan.

Q3: Bagaimana cara saya memilih peringkat ATS yang tepat (misalnya, 100A, 400A) untuk aplikasi saya?
A: Rating arus ATS harus sama dengan atau lebih besar dari arus maksimum panel listrik utama Anda atau sirkuit yang dilindungi. Anda harus menghitung total beban (dalam Ampere) yang ingin Anda lindungi. Sangat disarankan untuk berkonsultasi dengan teknisi listrik yang berkualifikasi atau tim teknik kami untuk memastikan ukuran yang tepat, memperhitungkan arus masuk, dan mematuhi kode kelistrikan setempat.

Q4: Apa perbedaan antara ATS Transisi Terbuka dan ATS Transisi Tertutup?
A: Transisi Terbuka (Break-Before-Make): Jenis standar dan paling umum. Jenis ini secara singkat memutus beban dari semua sumber daya (menciptakan momen "mati" singkat) selama proses transfer. Cocok untuk sebagian besar aplikasi di mana gangguan singkat (biasanya < 1 detik) dapat diterima.

Transisi Tertutup (Make-Before-Break): Digunakan untuk beban kritis yang tidak dapat mentolerir gangguan daya apa pun. Sistem ini menyinkronkan generator dengan jaringan listrik sebelum transfer, sehingga menghasilkan peralihan yang "mulus". Sistem ini lebih kompleks dan mahal, digunakan di pusat data, rumah sakit, dll.

Q5: Bisakah saya mengoperasikan ATS secara manual?
A: Ya. Unit ATS kami biasanya dilengkapi dengan fungsi pengesampingan manual. Ini memungkinkan Anda untuk memulai transfer atau kembali ke sumber utama secara manual menggunakan sakelar/tuas pada unit untuk pemeliharaan, pengujian, atau kontrol darurat, bahkan jika pengontrol otomatis gagal.

Q6: Perawatan apa yang dibutuhkan oleh ATS?
A: Perawatan rutin sangat penting untuk keandalan. Kami merekomendasikan:

Bulanan: Inspeksi visual untuk debu, sambungan longgar, atau tanda-tanda panas berlebih.

Dua Tahunan/Tahunan: Lakukan uji transfer manual di bawah beban (sebagai bagian dari rutinitas perawatan generator Anda). Mintalah teknisi bersertifikat untuk memeriksa dan mengencangkan sambungan listrik, memeriksa komponen mekanis, dan memverifikasi pengaturan kontrol. Selalu ikuti jadwal perawatan khusus dari pabrikan.

Q7: Bagaimana cara ATS dihubungkan dan dipasang?
A: ATS dipasang di antara panel meter utilitas utama Anda dan panel beban kritis Anda (dan generator). Pemasangan harus dilakukan oleh teknisi listrik berlisensi sesuai dengan semua kode kelistrikan nasional dan lokal (misalnya, NEC di AS). Ini melibatkan koneksi tegangan tinggi ke sumber daya dan beban, serta kabel kontrol tegangan rendah ke pengontrol generator.

Q8: Apakah ATS dilengkapi dengan panel kontrol dan sinyal start generator?
A: Ya. Panel ATS standar kami mencakup pengontrol terintegrasi dengan indikator status. Panel ini secara otomatis mengirimkan sinyal start ke generator setelah mendeteksi kegagalan listrik utama. Panel ini juga memantau tegangan/frekuensi generator sebelum mentransfer beban dan mengelola siklus pendinginan sebelum mematikan generator setelah listrik kembali menyala.
